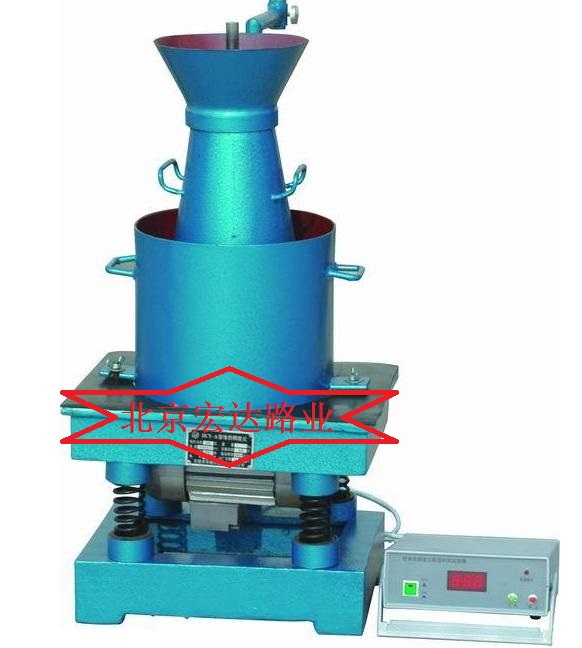

產品介紹數顯維勃稠度儀是測定砼拌合物的維勃稠度值。用于評定混凝土拌合物坍落度在10mm內的混凝土，骨料最大粒徑40mm，符合GBJ80-85的國家標準.
一、數顯維勃稠度儀主要技術參數：
1、坍落度筒
頂部?jī)?nèi)徑： 100±2mm
底部?jī)?nèi)徑： 200±2mm
高 ： 300±2mm
2、震動臺頻率： 50 ±3Hz
3、震動臺空載振幅（含容器）： 0.5±0.05mm
4、壓重 ： 2750±50g
5、電機功率 ： 0.25Kw
6、電壓： 380V
7、外形尺寸 ：380×500×670mm
8、總重 ： 50Kg
二、數顯維勃稠度儀結構組成
1、容器內徑240±5mm ，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm
2、旋轉架
與測桿及喂料口相連。測桿下部安裝有透明且水平的圓盤，并用定位螺釘把測桿固定在數顯表中。旋轉架安裝在立柱上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿與喂料口的軸線與容器的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3、搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4、震動臺：工作頻率50±3Hz
三、數顯維勃稠度儀調試方法
儀器出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2、調試零位
將坍落度筒放在容器內，在坍落度筒內裝配重物（其重量相當于料重的重物）。松開四個螺栓，將喂料斗扣緊于坍落度筒上緣，并使旋轉架和立柱按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘，按圖位置使透明圓盤放在坍落度筒上，并使立柱和導桿扣好，按數顯表置零鍵調零。
1、放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2、將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3、把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4、將透明圓盤轉到坍落度筒上方鎖緊定位螺釘并調零。
5、使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
6、把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土表面，讀出數值即為坍落度值。
7、同時按控制器“啟動/停止”按鈕，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，震動停止，控制器顯示數值（時間：?jiǎn)挝幻耄┘礊榫S勃稠度值。
五、數顯維勃稠度儀的維護和檢查
1、每使用一次，必須將容器、喂料口、坍落度筒及透明圓盤洗凈，并用布擦凈，尤其是透明圓盤上的泥漿必須擦凈，以便下次觀察。（清洗儀器后將儀器擦干，特別是電器部分一定要注意防潮）。
2、每次起振前，必須檢查各部件、零件是否定位，各處螺釘是否上緊。
3、長期使用，透明圓盤如磨毛，應及時拋光，如厚度小于8mm, 應及時更換。使用中，如壓重小于2700 克，
