產品介紹主要性能技術指標
液晶數顯式液壓萬能試驗機 | WE-1000D | 液晶數顯式液壓萬能試驗機 | WE-1000B |
最大試驗力（kN） | 1000 | 最大試驗力（kN） | 1000 |
試驗力測量范圍（kN） | 4%-100% | 試驗力測量范圍（kN） | 4%-100% |
試驗力示值相對誤差 | ＜ 示值的±1% | 試驗力示值相對誤差 | ＜ 示值的±1% |
最大拉伸試驗空間 | 750 | 最大拉伸試驗空間 | 700 |
壓縮空間 | 500 | 壓縮空間 | 430 |
活塞行程 | 150 | 活塞行程 | 150 |
立柱間距 | 580 | 立柱間距 | 420 |
圓試樣最大夾持范圍 | Φ6-Φ40 | 圓試樣最大夾持范圍 | Φ6-Φ40 |
扁試樣最大夾持厚度 | 0-30 | 扁試樣最大夾持厚度 | 0-30 |
扁試樣最大夾持寬度 | 75 | 扁試樣最大夾持寬度 | 75 |
壓盤尺寸 | 204*204 | 壓盤尺寸 | 204*204 |
彎曲支點兩點間最大距離 | 300 | 彎曲支點兩點間最大距離 | 450 |
彎曲支滾寬度 | 140 | 彎曲支滾寬度 | 140 |
夾緊方式 | 液壓夾緊 | 夾緊方式 | 液壓夾緊 |
主機外形尺寸 | 920*820*2200 | 主機外形尺寸 | 750*600*2000 |
油源控制臺尺寸 | 1100*750*1000 | 油源控制臺尺寸 | 1100*750*1000 |
電機總功率（kW） | 2 | 電機總功率（kW） | 2 |
總重量 | 3300 | 總重量 | 2500 |
一、簡介
WE-1000D主機為四立柱、兩絲杠、WE-1000B主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。
本系列產品的國家試驗機形式評價大綱，我公司為參加起草單位

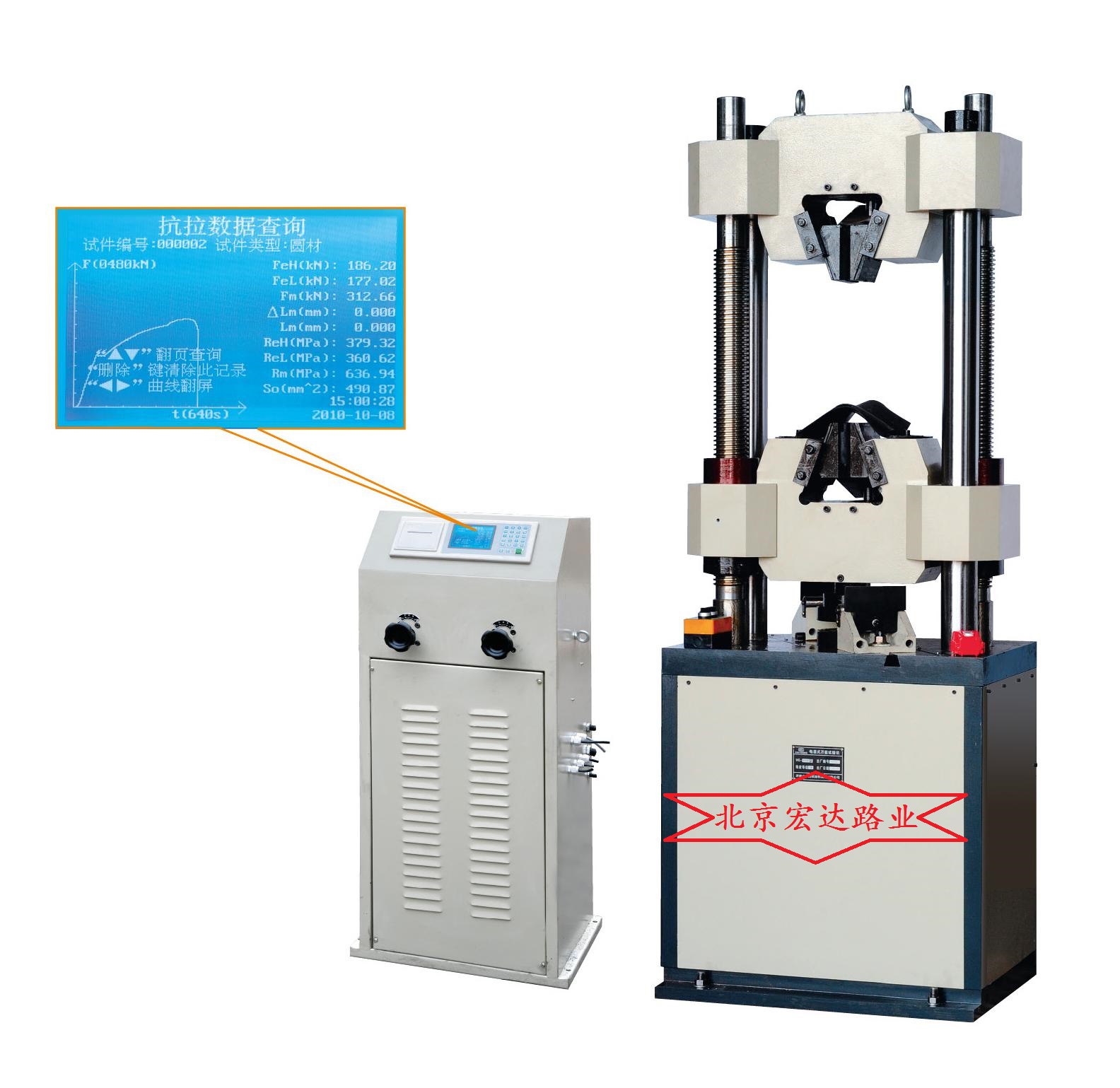

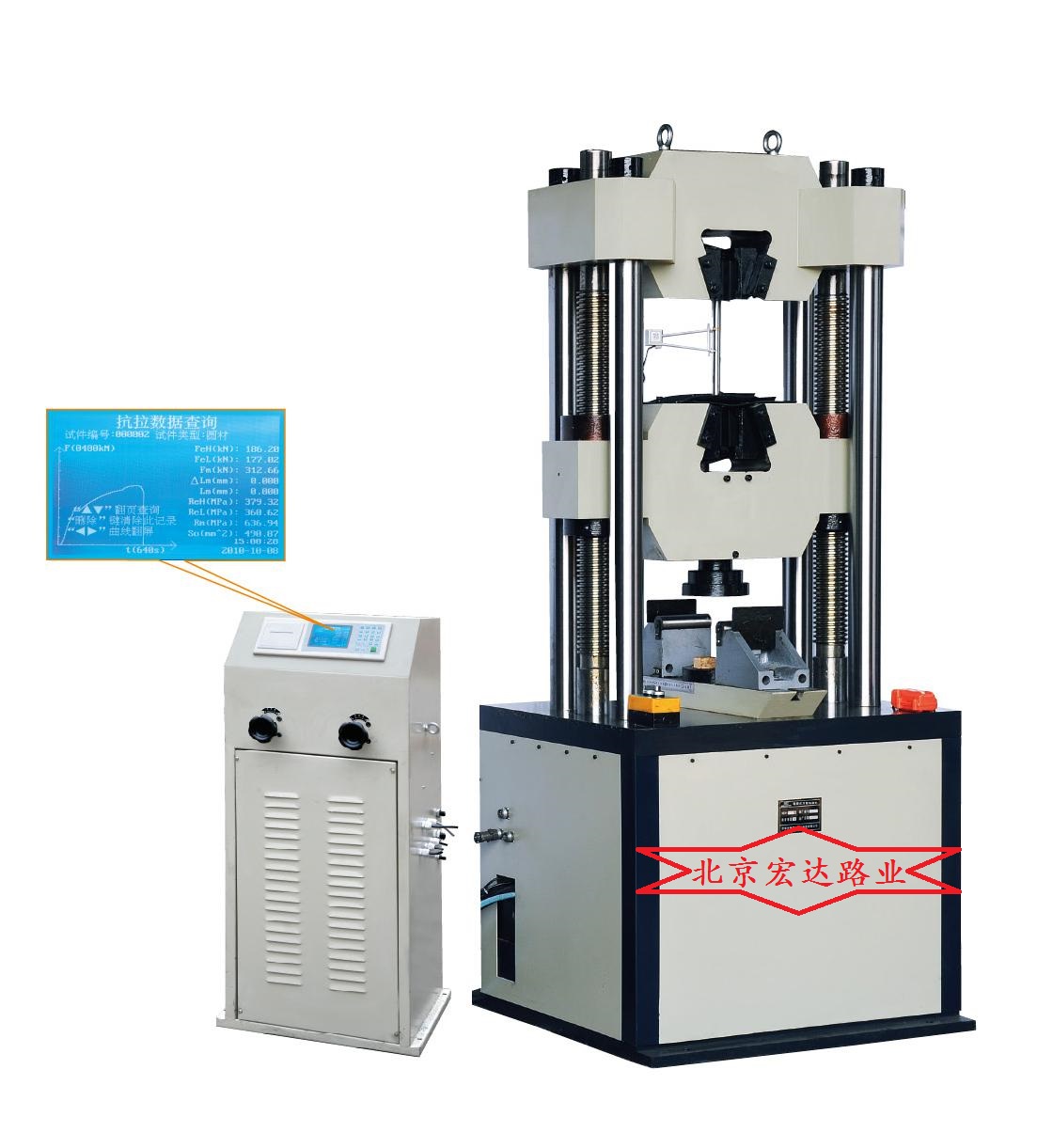

WE-1000D外觀示意圖 WE-1000B外觀示意圖
二、 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
三、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
四、 測力系統
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 手動調整送回油閥，操作簡潔靈活；
l 支持試驗參數自定義；
l 電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；
l 查詢試驗結果靈活方便；
l 配有微型打印機。

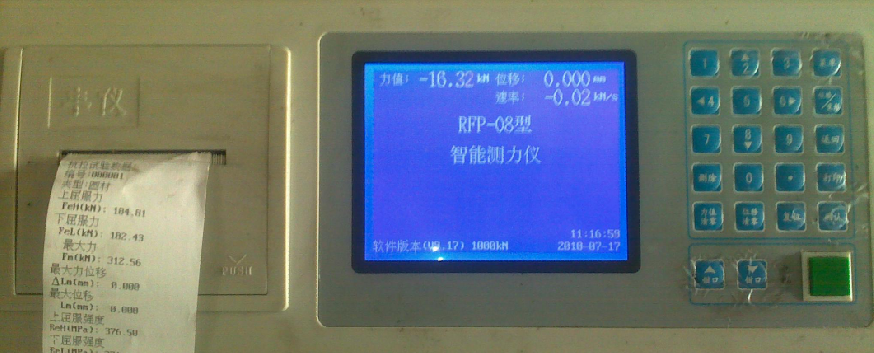

五、測力儀表描述

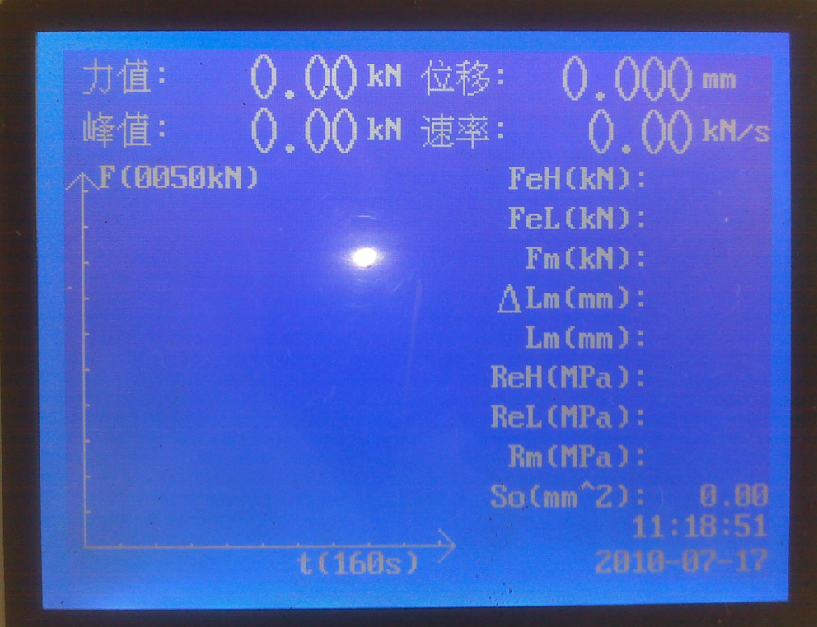

（1）主界面

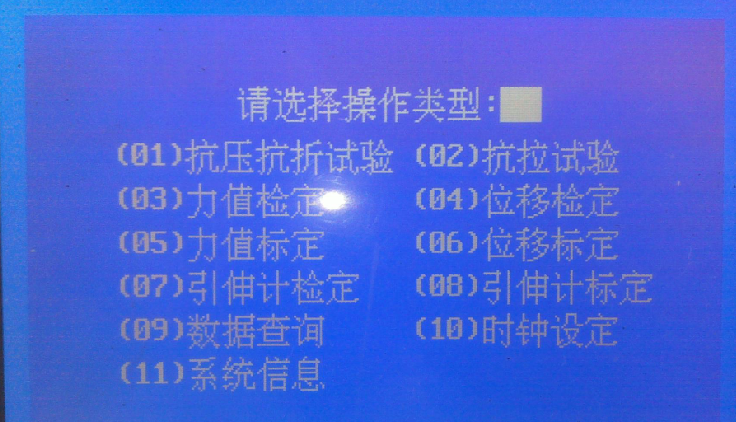

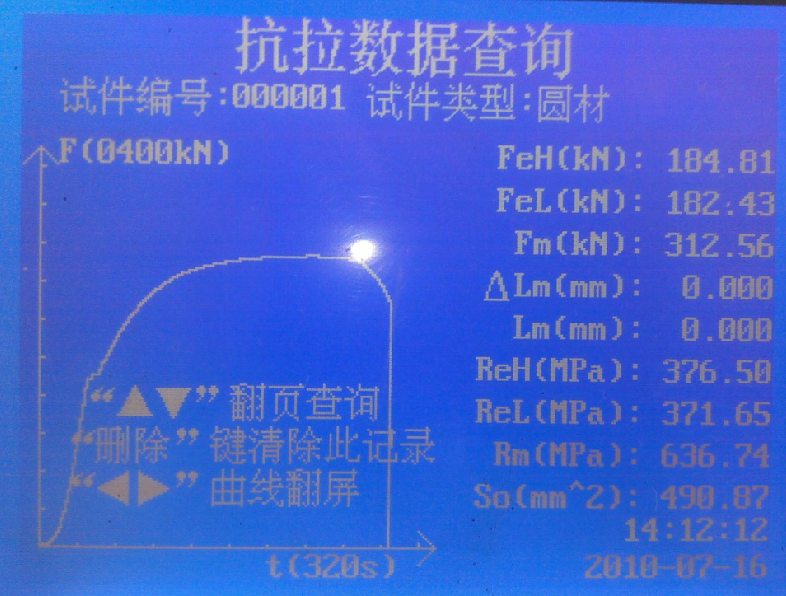

（2）試驗\查詢
六、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。
七、出廠標準配置清單
試驗機主機 | 兩立柱、兩絲杠、油缸下置式 | 1臺 |
壓力力傳感器 | 中航電測 | 1只 |
測控油源 | 宏達路業專有技術 | 1臺 |
電器控制系統 | 宏達路業專有技術 | 1套 |
圓試樣拉伸輔具 | Φ13-Φ26、Φ26-Φ40 | 各1套 |
扁試樣拉伸輔具 | 0-15mm | 1套 |
壓縮輔具 | 200*200 | 1套 |
彎曲輔具 | 支滾直徑40mm | 1套(兩件支座、一件彎頭) |
說明書\合格證\裝箱單 | ----------- | 1套 |
八、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
